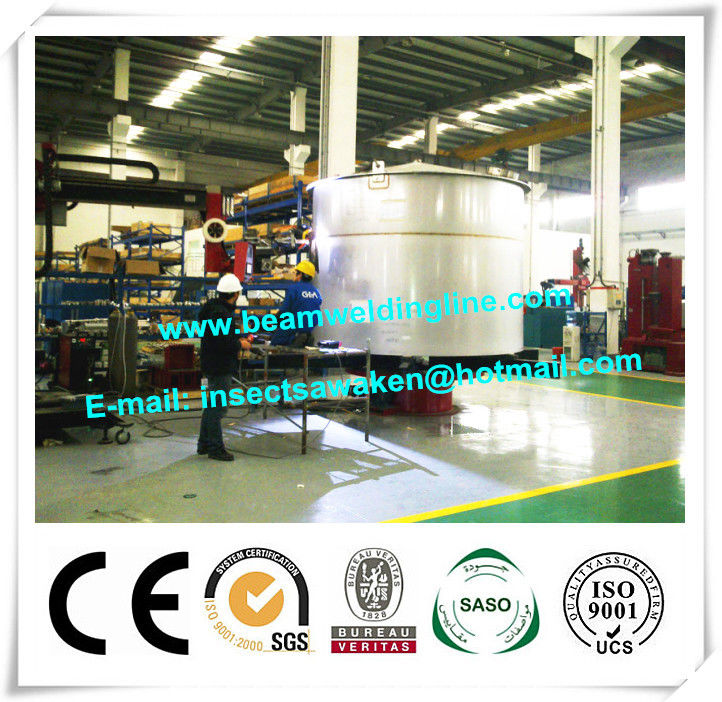

ماشین جوش اتوماتیک چرخش جدول / طبقه موقعیت Turntable

ماشین جوش اتوماتیک چرخش جدول / طبقه موقعیت Turntable

1. مشخصات تجهیزات

موقعیت چرخ دنده ی چرخ یک نوع تجهیزات است که می تواند کار را به سمت 360 درجه در جهت افقی انجام دهد. این تبدیل بی نهایت با عملی و قابل اطمینان است، و چرخش هموار و قابل اجرا است، و عملیات ساده است و غیره، و نوع از تجهیزات جانبی در روند فرایند جوشکاری است. همچنین می تواند به طور گسترده ای برای برش، سنگ زنی، مونتاژ، به ویژه برای قطعه کار بزرگتر به نوبه خود استفاده می شود، و یکی از تجهیزات ایده آل برای بهبود درجه اتوماسیون و بهره وری است.

2. مشخصات فنی

● حداکثر بار وزن: 3000 کیلوگرم
● قطر جدول: φ2000mm
● فرم اتصال جدول: M24 × 6 (T-slot)
● سرعت روتاری: 0.1-1 رمپ
● قدرت موتور روتاری: 1.5kw
● ارتفاع بالای زمین: 540 میلیمتر

3. نظریه ساختار

این تجهیزات عمدتا از قاب، جدول، مکانیسم نوسان، دستگاه هدایت کننده و کنترل الکتریکی و غیره تشکیل شده است.

قاب، جدول: قاب جعبه شکل جوش داده شده است. قاب و جدول همه ساختار جوش داده شده، مانند نیاز به قدرت بر اساس جوش، و پس از جوش کاری گرمازدگی، انجام شد، از استرس جوش خلاص شد و به طور موثر جلوگیری از تغییر شکل پردازش. Mesa دارای میله ی مرکزی است، تکه تکه را به عنوان معیار مرجع تسهیل می کند. تمام اتصالات جوش داده شده، جوش داده شده با یک جوش داده شده برای جوشکاری، و پس از جوشکاری، عملیات حرارتی انجام می شود. جدول حاكم كنترل كننده را براي تسهيل مرجع به عنوان معيار ارزيابي مي كند.

مکانیزم چرخش: مکانیسم نوسان بین قاب و میز قرار گرفته است و عمدتا از سرعت گیر، موتور، بلبرینگ چرخشی و ... تشکیل شده است. موتور برند تجاری داخلی، پایدار و قابل اعتماد است. گیربکس دوچرخه دنده کرم را با عملکرد خود قفل و گشتاور خروجی بزرگ تر سازگار می کند. مکانیسم روتاری توسط موتور رانده می شود، از طریق گیرنده برای کاهش سرعت، و شفت خروجی دوباره کار می کند. سرعت چرخش نیز می تواند از سرعت بی نهایت تبدیل ساخته شود و جدول در محدوده 10 برابر سرعت متغیر باشد تا اندازه های مختلف قطعه کار را برآورده کند.

قطعه کار در فرآیند جوشکاری با سیم زمینی باید به طور مستقیم با دستگاه رسانا متصل شود و دستگاه رسانا باید با جدول متصل شود تا مطمئن شود که تمام پیشرفت های جوشکاری می تواند مداوم شکل حلقه باشد. دستگاه رسانا، رسانای کششی کششی با پاستای رسانا است و جریان حداکثر تا 400A می باشد.

سیستم کنترل برق: عمدتا از جعبه کنترل و جعبه عمل تشکیل شده است.
