ماشین آلات جابجایی فرکانس بالا مدار / لوله خم شدن لوله های فولادی
برجسته | دستگاه برش لوله,دستگاه خمش لوله فولادی |
---|

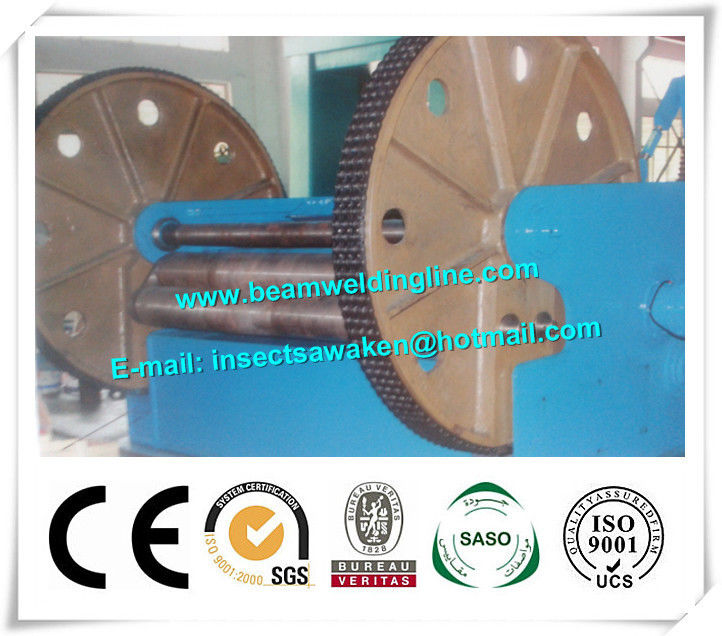

لوله خم کن فولادی / پانل غشایی دستگاه جوشکاری بالا فرکانس
1. معرفی
خم شدن پانل لوله جوش داده شده به اندازه مورد نیاز، موتور به عنوان قدرت، با مزایای استفاده از ساختار ساده، سهولت عملیات.
2. پارامتر فنی اصلی
● مدل: 1600mm
● قطر لوله: 38-76 میلی متر
● ضخامت دیواره لوله: 3.5-7mm
● شعاع خمشی: ≥5D (قطر D لوله) حداکثر حداکثر 500 میلیمتر است
زاویه خم: 150 درجه
● عرض پانل لوله: ≤1600mm
● سرعت خمش: 0.26 دور در دقیقه
● خم شدن گشتاور: 170KNm
● ترکیب: اجزای مکانیکی از سیستم موتور رانده شده تشکیل شده است که شامل موتور، محرک و محور اصلی است. سیستم خمشی مکانیکی که از خم شدن خم شدن، غلتک، چفت و بست و غلطک خمشی که در سمت دیسک زنجیره ای به طرف دیگر قرار دارد تشکیل شده است. خم خمیدگی از خمیر مسطح و خمش شکل گرفته و با یک مجموعه کامل از ابزارها مجهز شده است. سیستم کنترل الکتریکی از رمزگذار، ردتر و دیگر عناصر کنترل تشکیل شده است، تنظیم عددی، نمایش زاویه خمشی، خم شدن دستی یا اتوماتیک.
