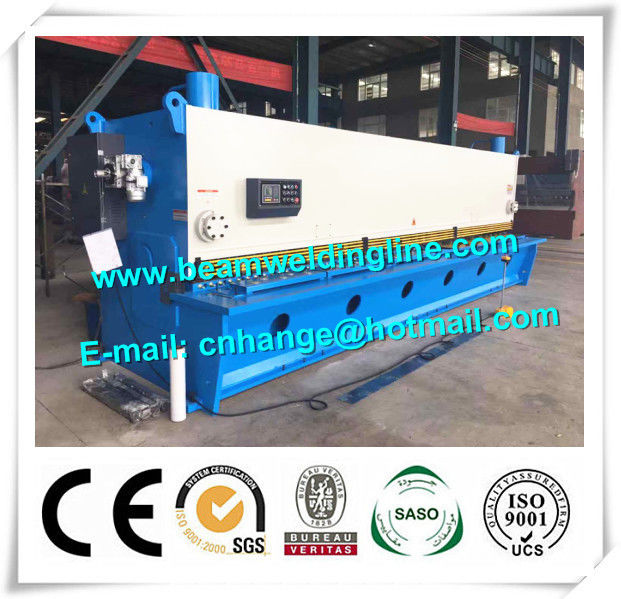

دستگاه برش گیوتین هیدرولیک ورق فلزی QC11Y برش برش ورق
مدل | QC11Y | راه کنترل | NC |
---|---|---|---|
سیستم | E21 مارک | سوئیچ پا | عبارتند از |
موتور اصلی | زیمنس | ضخامت چاقو | 19mm |
برجسته | دستگاه برش هیدرولیک گیوتین,دستگاه برش هیدرولیکی cnc |
پارامترهای فنی
مدل | واحد | QC11Y-16 × 9000 | |
حداکثر ضخامت برش | میلیمتر | 16 | |
حداکثر عرض برش | میلیمتر | 9000 | |
قدرت ورق فولادی برش خورده | N / mm 2 | 450 | |
زاویه برش | ° | 0.5-2.5 | |
سکته مغزی | دقیقه -1 | 5-15 | |
طول تیغه | میلیمتر | 9100 | |
فاصله بین مقررات | میلیمتر | 9230 | |
دامنه برگشت سنج | میلیمتر | 20-1000 | |
قدرت موتور اصلی | KW | 55 | |
پمپ دنده ای | مدل | / | CP2-125-P-10R |
جریان | ml / r | 125 | |
فشار | Mpa | 31.5 | |
وزن خالص | کیلوگرم | 57000 | |
بعد، ابعاد، اندازه | میلیمتر | 10100 * 3000 * 3800 |
ساختار دستگاه و شخصیت
● این دستگاه اصلی برای کاهش ورق فولاد کربن ملایم با ضخامت 4 تا 16 میلیمتر و عرض کمتر از 9000 میلی متر، زمانی که مقاومت فولاد بیش از 450 نانومتر / میلی متر است استفاده می شود. بنابراین اگر میخواهید از دستگاه برای برش صفحات ورق با قدرت بالاتر از 450N / میلی متر 2 استفاده کنید ، ضخامت برش از حالت نرمال نازک خواهد بود.
● راهنماهای رول سه گانه را می پذیرد تا فاصله بین راهنماها را افزایش دهد، کیفیت برش بالاتر.
● سنج برگشت با استفاده از صفحه نمایش هوشمند نصب، تعداد شمارش خودکار برش، سنج عقب می تواند
قابل تنظیم توسط نیاز مشتری.
سیستم E21 NC
