دستگاه جوش اتوماتیک لوله مدار به لوله جوش پنل پانل
روش جوشکاری | TIG | قطعه کار | لوله به لوله یا لوله به tubeplate |
---|---|---|---|
سیستم جوش | نام تجاری خارجی | مخزن خنک کننده | عبارتند از |
گاز محافظ | گاز آرگون | ویژگی های اصلی | تمام جوشکاری موقعیت |
برجسته | دستگاه صاف کردن نوار,دستگاه خمش لوله فولادی |
لوله اتوماتیک لوله به پانل دستگاه جوشکاری پانل
ماشین آلات لوله متصل به لوله لوله
1. اطلاعات لوله
- قطر لوله مناسب: Φ31.8mm-Φ114.3mm
- ضخامت لوله: 0.8-2.5mm
- مواد: فولاد کربن، فولاد SS، تیتانیوم، آلیاژ تیتانیوم
- بخش جوش مرکز لوله دقیقه شعاع چرخش 72.5mm، دقیقه طول بخش راست می تواند کلمپ 25mm است
2. قبل از جوشکاری
- منطقه جوشکاری 5-8 میلیمتر باید به رنگ زرد، حذف زنگ زده، تا رنگ اصلی اصلی
- برش لوله باید صاف، عمودی، بدون سوراخ، لوله به لوله بدون شکاف
- مخلوط روغن را با الکل یا استون پاک کنید
- قطعه کار باید به جوشکاری دستی جوش آرگون، لوله جوش نکنید
3. تامین کننده قطعات اصلی
نه | قطعات | سازنده |
1 | منبع تغذیه جوشکاری | EWM آلمان |
2 | کنترل | زیمنس PLC |
3 | صفحه لمسی | تایوان |
4 | چرخش درایو | KEYA |
5 | پمپ خنک کننده مخزن آب | CEME ایتالیایی |
6 | موتور سر جوش | سوئیس MAXON |

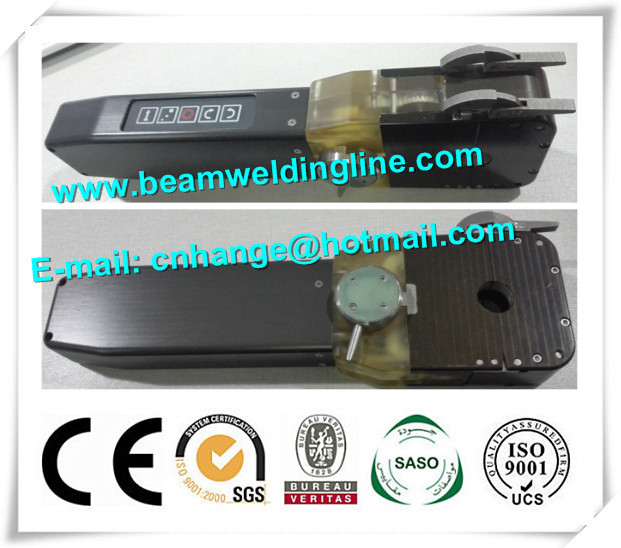

4. اطلاعات جوش مشعل
مدل | GTS118 | |
چرخش سرعت | 0.194-3.877 رمپ | |
کد اسلحه R | 97 | |
گاز محافظت جوش | آرگون | |
راه خنک کننده | خنک کننده آب | |
جریان آب خنک کننده | ≥450ml / min | |
حداکثر ضخامت دیواره | 2.5 میلیمتر (حفاظت از آلودگی خلوص) | |
قطر لوله جوش | Φ31.8-Φ114.3mm | |
وزن | 5 کیلوگرم | |
حداکثر طول | 25 میلیمتر | |
حداکثر ارز جوش | 120A | چرخه کار: 40٪ |
100A | چرخه کار: 60٪ | |
80A | چرخه کار: 100٪ |
