جزئیات محصول
محل منبع: CHIA
نام تجاری: FRIENDSHIP MACHINERY
گواهی: CE, ISO
شماره مدل: WC67Y
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: بسته بندی استاندارد
زمان تحویل: 30 روز کاری
قابلیت ارائه: 5-10 مجموعه در هر ماه
سیستم NC: |
E21 |
مواد پره: |
T8 |
موتور اصلی: |
جیانگ سو هنگلی |
اجزای اصلی برق: |
زیمنس یا اسنایدر |
مهر و موم: |
VALQUA، ژاپن |
پمپ هیدرولیک: |
تکنولوژی بالا |
سیستم NC: |
E21 |
مواد پره: |
T8 |
موتور اصلی: |
جیانگ سو هنگلی |
اجزای اصلی برق: |
زیمنس یا اسنایدر |
مهر و موم: |
VALQUA، ژاپن |
پمپ هیدرولیک: |
تکنولوژی بالا |

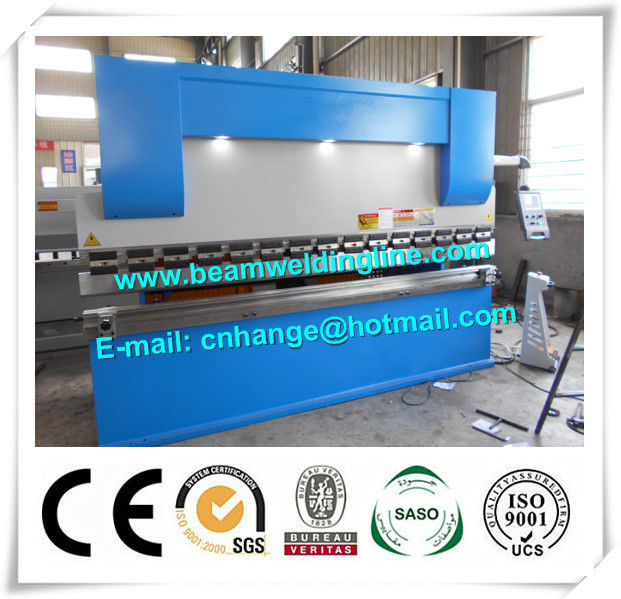

NC هیدرولیک مطبوعات ترمز و خم ماشین 80T مورد استفاده در ورق فولاد
ماشین تراش فشار هیدرولیک WC67Y- 80T / 25 00
1. پارامترهای فنی
| مدل | واحدها | WC67Y-80T / 2500 | |
| حداکثر ضخامت خم شدن | میلیمتر | 5 | |
| مقاومت ورق فولادی خم شده | N / mm 2 | 450 | |
| فشار اسمی | kN | 800 | |
| طول کارتی | میلیمتر | 2500 | |
| فاصله بین مقررات | میلیمتر | 2020 | |
| عمق گلو | میلیمتر | 320 | |
| رام سکته مغزی | میلیمتر | 120 | |
| حداکثر ارتفاع باز کردن بین worktable و ram | میلیمتر | 380 | |
| پمپ دنده ای | مدل | / | CP0-16-P-10R |
| جریان | L / دقیقه | 16 | |
| فشار | Mpa | 31.5 | |
| سرعت رم | تخلیه شده | میلی متر بر ثانیه | 60 |
| کار کن | میلی متر بر ثانیه | 8 | |
| برگشت | میلی متر بر ثانیه | 70 | |
| فشار کار سیستم هیدرولیک | Mpa | 26 | |
| قدرت موتور اصلی | کیلووات | 7.5 | |
3. ساختار اصلی دستگاه
● سیستم همگام
سیستم همگام این دستگاه شامل پیچش محوری و بازوی نوسان است. ساختار ساده است، توانایی پایدار و قابل اعتماد است، با دقت همزمان هماهنگ، پس از تنظیم سرعت بلوک مکانیکی توسط جعبه دنده موتور، سیستم کنترل مقدار را نمایش می دهد.
● سیستم انتقال
برای پذیرش توپ دقت بالا و راهنمای ریل، با دقت بالا تکرار موقعیت، سرعت سریع و عمر طولانی.
● قالب
به طور معمول، قالب های کوتاه در قالب های مقطعی برای اتصال به طول مورد نظر با دقت بالا، تعویض مناسب و راحتی برای برچیدن و نصب استفاده می شود. به طور خاص، بخش اتصال به بدنه بالایی مجهز به واحد تنظیم کننده گوه است که به عنوان جبران کننده ممکن است دقت کار قطعات قطعات را در طول کامل افزایش دهد. قالبهای پایین تر در وکتورهای مختلف V پردازش می شوند تا اپراتورها را به راحتی انتخاب کنند و با ساختار پایین پایه مجهز شده و تنها باید زنجیر غلتکی بلند بر روی گوشه بلند کردن اسلاید قرار داده و گوشه پایین کشیدن دم، نوار لغزنده را به پایین پایین می کشید سپس برای انتخاب سطح محل V-Gutter.
سیستم الکتریکی
سیستم NC: E21
