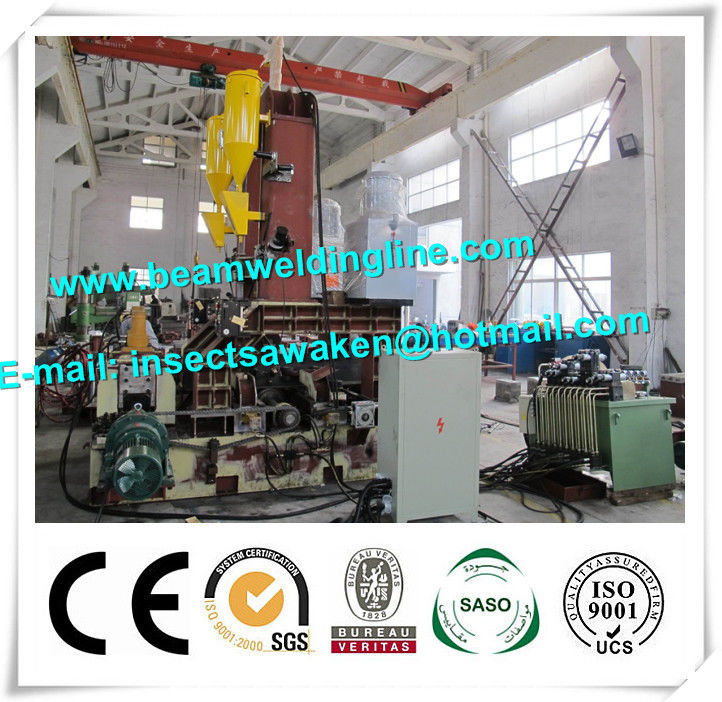

دستگاه جوش اتوماتیک دستگاه جوش اتوماتیک
برجسته | ,,submerged arc welding equipment |
---|
دستگاه جوش اتوماتیک دستگاه جوش اتوماتیک
1. شرح مختصر
● واحد اصلی مونتاژ ثبت اختراع دستگاه مونتاژ سنگین است که برای تصویب ارائه شده است. وب و فلنج به صورت خودکار، با دقت و کارایی بسیار بالا بهبود یافته است.
● دستگاه رفع جوشکاری قابل تحمل دستگاه می تواند ارتفاع و نیز محل حرکت افقی را تنظیم کند. همچنین می تواند زاویه اسلحه جوش را از 2 موقعیت تنظیم کند. بنابراین جوش جوشکاری می تواند خوب و شسته و رفته باشد.
● بخش صحیح کمک به طراحی منحصر به فرد. دو چرخ راست می تواند به طور فعال قطعه کار زیر درایو سیلندر. از دستگاه صاف، کاربر می تواند به وضوح دریچه جوشکاری، راحت تنظیم موقعیت جوشکاری و مشاهده جوش جوشکاری را ببینید.
● واحد مونتاژ اصلی همراه با واحد دستیار صاف می تواند به عنوان دستگاه مونتاژ جوش یا دستگاه مونتاژ به طور جداگانه استفاده شود.
● پس از اصلاح، واحد صاف کردن می تواند به عنوان دستگاه کوچک صاف استفاده شود.
2. پارامترهای فنی اصلی
مدل | ارتفاع وب | ضخامت وب | سرعت کار | عرض فلنج | ضخامت فلنج | قدرت کلی |
PHJ1000 | 1000 میلیمتر | 6-16 میلی متر | 0.35-3 متر در دقیقه | 200-800 میلیمتر | 6-20 میلی متر | 13.4kw |
PHJ1200 | 1200 میلیمتر | 6-16 میلی متر | 0.35-3 متر در دقیقه | 200-800 میلیمتر | 6-20 میلی متر | 13.4kw |
PHJ1500 | 1500 میلیمتر | 6-16 میلی متر | 0.35-3 متر در دقیقه | 200-800 میلیمتر | 6-20 میلی متر | 13.4kw |
نه | مورد | مشخصات |
1 | عرض ورق / ضخامت فلنج کار | 200-800mm / 6-20mm |
2 | قطعه کار قطعه وب / ضخامت | 350-1500 میلیمتر / 6-16 میلیمتر |
3 | قطر رول اصلی درایو | 250 میلیمتر |
4 | سرعت رول اصلی درایو | 350-6000mm / min |
5 | تنظیم سرعت رول اصلی درایو | فرکانس AC بدون تنظیم نرخ سرعت |
6 | قطر چرخ راست | 180 میلیمتر |
7 | طول آسانسور هیدرولیک سیلندر | 200 میلیمتر |
8 | صاف کردن قطر چرخ | 380 میلیمتر |
9 | قدرت موتور ران اصلی | 7.5 کیلو وات |
10 | قطر چرخ غلتک بالا | 160 میلیمتر |
11 | فاصله بالابر هیدرولیک سیلندر بالا | 1350 میلی متر |
H پرتو یکپارچه H پرتو ترکیبی از ماشین H برش مونتاژ دستگاه جوش صاف دستگاه گیره ورودی پرتو H |
