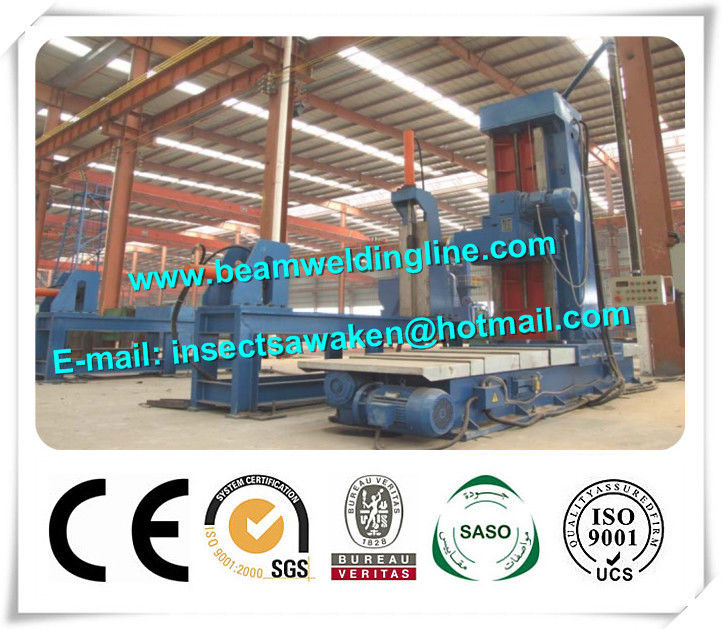

سری DX سری H پرتو پایان دستگاه فرز / دستگاه فرز سطح 1200X1500 میلی متر

سری DX سری H Beam End دستگاه فرز / ماشین فرز سطح 1200 * 1500mm

1. اصل ساختاری

پایان دستگاه مدل DX1215 پایان دستگاه از بدن دستگاه، جدول کشویی، ستون ایستاده، جدول بالابر، مکانیزم تغذیه افقی، مکانیزم بلند، سیستم کنترل الکتریکی و غیره
میز کار هیدرولیکی از دو میز کار، دو صندلی موقعیت، دو صندلی فشرده و یک ایستگاه هیدرولیکی تشکیل شده است.

بدن دستگاه از ساختار جوش، درمان انيلنج است. این ویژگی از شدت بالا، تغییر شکل کوچک است. راه آهن بدنه خودرو، یکی از راه آهن مستطیلی است که ظرفیت بالایی دارد و یکی از راه آهن V نوع است که با دقت بالا است. Slipway استریو ریخته گری فولاد است که دارای مقاومت در برابر سایش است. راه آهن لغزنده و راه آهن ماشین با دقت همکاری خوب پس از سنگ زنی.

2. مشخصات فنی

● اندازه کار: 1200 * 1500mm
● سرعت چرخش محور عمودی میله: 80-400r / min
طول طول شفت اصلی را افزایش دهید: 80 میلیمتر
● قطر برش: φ125mm
● قدرت موتور میل: 5.5kw
● سرعت تغذیه افقی: 54.8-548mm / min
● سرعت بازگشت سریع افقی: 822mm / min
● قدرت تغذیه افقی: 3kw / 4kw (دو سرعته)
● سرعت تغذیه عمودی: 53-530mm / min
● سرعت بالا بردن سرعت: 530mm / min
● قدرت موتور تغذیه عمودی: 1.5kw

3. عملکرد

● دستگاه عمدتا شامل فیشر، ستون ارتفاع، میز کار، تخت، واحد تغذیه مکانیکی، سیستم کنترل الکتریکی، واحد محافظ ریل و ابزارهای فرز.
● بستر ساختار جوشکاری است، پس از جوشکاری، پس از جوشکاری، آن را سبک وزن، شدت بالا، تغییر شکل کمی، ساختار منطقی و تکنولوژی خوب
● پیکربندی نوع TX-32A از ساختار معقول، عملکرد قابل اعتماد، محدوده سرعت گسترده، استحکام خوب، نویز کم، کارایی بالا و عملکرد مناسب
● Worktable به صورت شکلدهی شده است، به عنوان ریلهایش، یک بخش مستطیل شکل و دیگری بخش V با ظرفیت بارگذاری بزرگ و دقت بالا هدایت می شود، همچنین با شرایط روانکاری خوب، میز کار سیستم های مکانیکی مجهز به مهره ای با سرنشین پیچ خورده، با حرکت سریع، کار و برای عقب نشینی سریع، فیشر بر روی میز کار نصب می شود که کار می کند، قطعه کار را برش می دهد و از زیر کار رانده می شود، چرخه worktable از طریق سیستم انتقال مکانیکی و سیستم کنترل الکتریکی به دست می آید و می تواند با دست کنترل شود
● واحد حفاظتی ریل دارای مهر و موم خوب، تابش خوب و عمر طولانی است، از ساختار کوچکتر است، حفره امنیتی در محافظ ثابت وجود دارد که از طریق آن می توان رطوبت و پاکیزگی ریل را مشاهده کرد، نفت را می توان روی ریل اعمال کرد، یک پوشش مینی پوشش برای پوشش سوراخ استفاده می شود
● سیستم انتقال مکانیکی:
a جهت افقی: حرکت به جلو و عقب کاربید، با شفت در جعبه تغذیه انجام می شود، از طریق زاویه سر پیچ و براکت، عمودی
ب جهت: حمل و نقل با شفت در جعبه دنده افزایش یافته است، از طریق زننده انتقال سر و صدا پیچ خورده است
● چهره هایی که در این دستگاه استفاده می شود، سطح پوستی استاندارد است، مواد سر سر و صورت می توانند به تیغه های سختی تبدیل شوند
● به منظور بستن و قرار دادن قطعه کار، این دستگاه با 2 مجموعه کلمپ (کاربید هیدرولیک)

4. محدوده و اجزای عرضه

● ستون ارتفاع: 1 مجموعه (از جمله TX32 فیشر، حامل بالابر، ستون ارتفاع، مقابله وزن، واحد انتقال ارتفاع)
● تخت تخت مونتاژ: 1 مجموعه (شامل جدول اسلاید، تخت ماشین، موتور تغذیه تغذیه، تغذیه سرب اسکرو)
● سیستم الکتریکی: 1 مجموعه (شامل جعبه کنترل، پانل کار، مبدل AC و غیره)
● فریزر فرز: 1 مجموعه (شامل φ125 سطح استاندارد فایبر، تیغه)
● لوازم جانبی با دستگاه: 1set (از جمله فولاد ضدزنگ، ابزار برش ابزار، چرخ دنده تبدیل)
● فیکسچر کار: 2 مجموعه (شامل سیلندر روغن، قفسه کار، پایه سیلندر روغن)
● ایستگاه پمپ هیدرولیک: 1 مجموعه
● قطعات با ماشین: 1set (شامل 2 قطعه فیوز، دکمه 2 قطعه)

5. سند فنی

● دستورالعمل عملیاتی (الگوی اصول الکتریکی، طراحی اصل هیدرولیک و بنیاد رسم و غیره)
● لیست بسته بندی
● کتابچه راهنمای عملیات فرزکاری
● راهنمای عملیات ایستگاه هیدرولیک

6. قطعات تهیه شده توسط خریدار

● بنیاد (نمودار مقاله توسط فروشنده ارائه می شود)
● پیچ پیچ و بسط پیچ و مهره

ماشین آلات فرز فورچون H - نمایش ساختار
