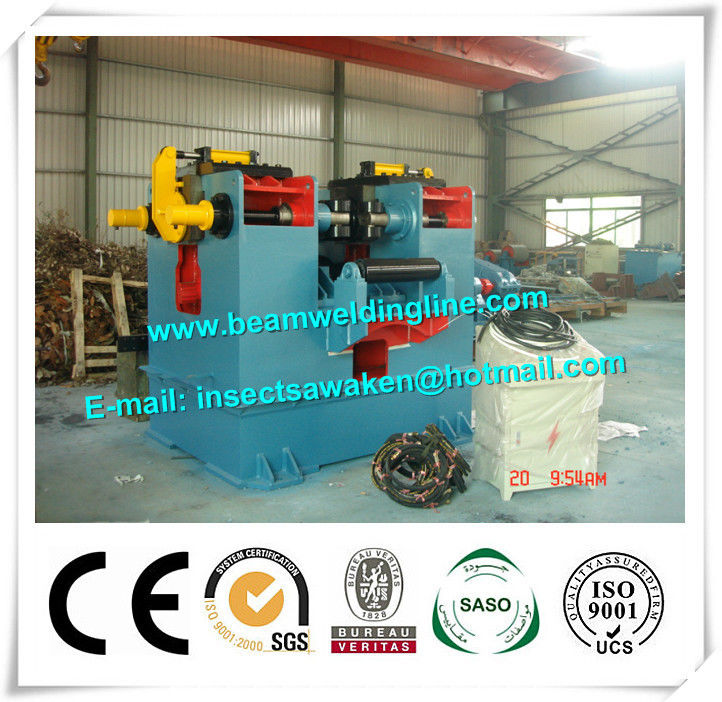

خط تولید 60mm H Beam خط تولید دستگاه صاف هیدرولیکی 18.5kw
برجسته | ,,h beam assembling machine |
---|
خط تولید 60mm H Beam خط تولید دستگاه صاف هیدرولیکی 18.5kw
1. پارامترهای عمده فنی
● عرض فلنج: 200 تا 800 میلیمتر
● ضخامت فلنج: 20 تا 60 میلی متر
● حداقل ارتفاع وب: 350 میلی متر
● موتور درایو: 18.5kw
● حداکثر گشتاور خروجی: 34770N.m
● سرعت خطی قطعه کار: 7.496m / min
● سیستم فشار هیدرولیک: 11 کیلو وات
● حجم خروجی پمپ روغن: 25m1 / r
● حداکثر فشار سیستم: 25Mpa
● فشار کاری معمولی: 20 مگاپاسکال
2. کالا و قطعات را تهیه کنید
● قاب اصلی دستگاه تصحیح: پایه، قاب چپ و راست، موتور، دستگاه تعلیق، چرخ راهنمای، رول بالا، پرس رول
● نوار نقاله: پایه، 14 متر رولر و غیره
● کنترل الکتریکی: جعبه کنترل الکتریکی
● لوازم یدکی: سوئیچ * 2، آچار * 1
3. عملکرد
H ورق H بلبرینگ هیدرولیکی برای کالیبراسیون فلنج H پرتو استفاده می شود. از طریق اصل اهرم و بازیابی الاستیک، فلنج پرتو I یا H پرتو را هنگامی که پرتو عبور می کند از سوراخ خم می شود.
این دستگاه از موتور الکتریکی، گیربکس، دستگاه اصلاح کننده رانندگی، سیلندر ابتدایی بالابر، سابق، فرمان اصلی، ایستاده، سیستم هیدرولیک، رینگ غلتکی جلو / عقب نوع پاندول و سیستم کنترل الکتریکی ساخته شده است. مکانیابی صحیح فشرده، جامد و کارکرد آسان است.
4. فایل های فنی
● استفاده از راهنمای دستگاه (شامل الگوریتم الکتریکی)
● لیست حمل و نقل
● صدور گواهینامه دستگاه
● اساس طراحی ماشین
