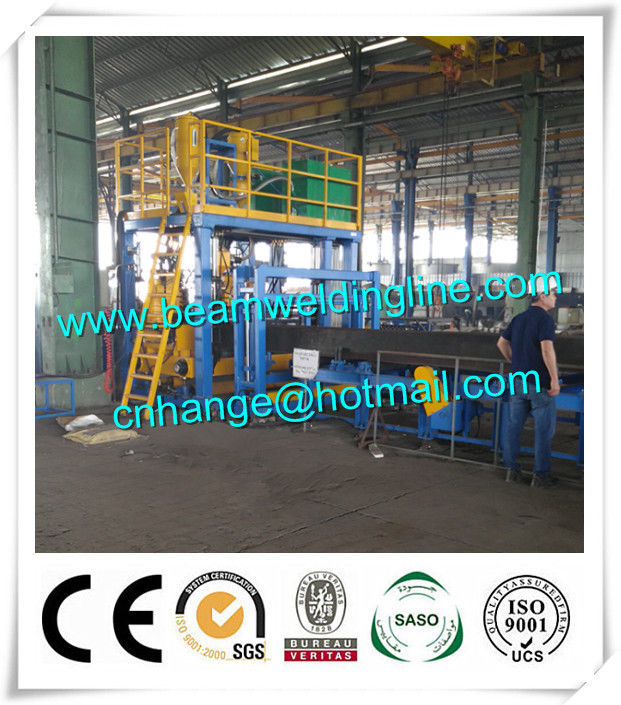

H Beam Welding Line، دستگاه جوش افقی برای H پرتو

خط تولید جوش شانگهای H، دستگاه جوش افقی برای H Beam در چین

1. معرفی مختصر تجهیزات

دستگاه جوش اتوماتیک افقی HM MWZ-1200 نسبت به انواع قبلی ماشین بسیار برتر است. اول از همه، فقط نیاز به جوشکاری صفحات فلنج مهر و موم H و جلو صفحه وب، سپس مونتاژ H پرتو و جوش دو جوش جوشکاری را می توان در یک زمان تحقق یافت. بنابراین، آن را به شدت افزایش اتوماسیون و بهبود کارایی کار. علاوه بر این، این دستگاه همچنین می تواند جوش جانبی سمت چپ را با زاویه کوچک (جوش پرتو متقاطع متغیر). بنابراین، این تجهیزات ایده آل برای خط تولید فولاد سبک است.
این دستگاه عمدتا از ماشین اصلی و انتقال دهنده نوار نقاله (از جمله نوار نقاله ورودی و خروجی نوار نقاله) تشکیل شده است. ماشین اصلی عمدتا از اجزای ثابت جوشکاری، دستگاه جوش متحرک، دستگاه فشرده سازی مطبوعات، دستگاه برش کار و دستگاه سقوط، دستگاه جوش قوس الکتریکی اتوماتیک، سیستم جابجایی مایع، سیستم کنترل الکتریکی، سیستم انتقال جوش و پنوماتیک، سیستم هیدرولیک و به زودی. در میان آن، اره جوش ثابت و جوش متحرک قلب این دستگاه است. آنها از دستگاه درایو، راهنمای قوس اجرایی، دستگاه تعیین موقعیت صفحات وب، دستگاه پایه کار و غیره تشکیل شده است. هر حرکت بخش اصلی ماشین توسط سیستم هیدرولیک یا پنوماتیک تحقق می یابد و اساسا عملیات اتوماتیک را انجام می دهد.
تسمه نقاله به وسیله گیرنده اتصال مستقیم جهت انتقال نوار نقاله کار می کند. رولر جانبی سمت وجود دارد، صفحه وب هیدرولیک قبل از خرس دستگاه، انتقال سیستم زنجیره ای بر روی نوار نقاله وجود دارد.

2. پارامترهای اصلی فنی - دستگاه جوش افقی
● ارتفاع صفحات صفحات: 300-1200 میلی متر
● ضخامت صفحات صفحه: 5-12mm
● عرض ورق فلنج: 150-500 میلی متر
● ضخامت ورق فلنج: 5-20mm
● قطعه کاری طول: 3000-15000 میلی متر
● زاویه مقطع متغیر: ≤ 8 °
● سرعت جوشکاری: 500-1500 میلیمتر / دقیقه
● سرعت انتقال سریع: 11000mm / min
● مناسب سیم جوش قطر: 1.2mm یا 1.6mm
● روش جوش: جوش زاویه مستقیم قوس الکتریکی و دو سیم مستقیم
● فشار سیستم هیدرولیک: 10MPa (حداکثر)
● گاز کار (توسط کاربر تهیه شده): 0.5-0.8 MPa، 1.0 m3 / min
● طول نوار نقاله: 15000 میلیمتر در جلو و همچنین 15000 میلیمتر در پشت
● قدرت اصلی دستگاه: 21.5KW
● قدرت جوش: 74KVA + 74KVAa
