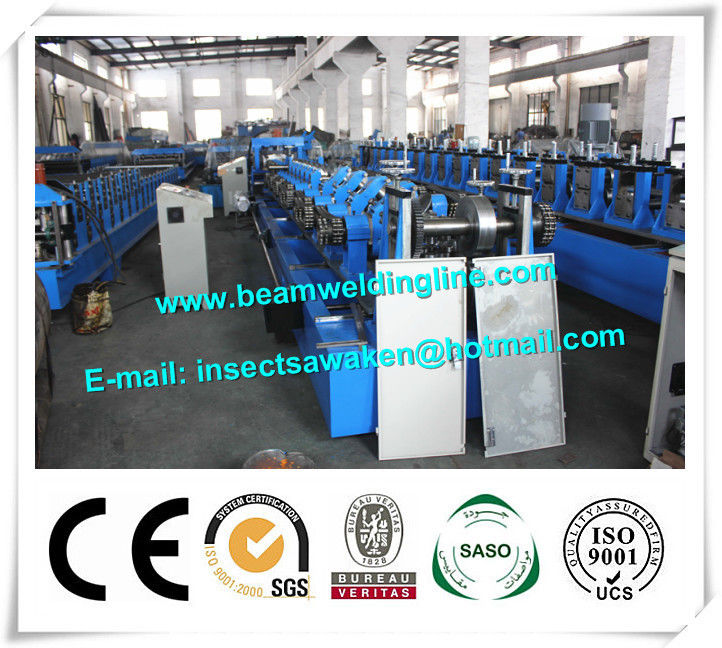

آبی قابل تعویض CZ Purlin رول تشکیل ماشین کاملا اتوماتیک
برجسته | ,,metal roll forming machine |
---|
آبی قابل تعویض CZ Purlin رول تشکیل ماشین کاملا اتوماتیک
1. تاریخ فنی
a برای سوراخ C: عرض 80-300mm، ارتفاع 40-80mm، ریز کوچک 14-25mm
ب برای Z purlin: عرض 80-300mm، ارتفاع 40-80mm، ریز کوچک 14-25mm
2. ماشین اصلی
a Uncoil دستی: مدل بدون استفاده بدون قدرت
ب ظرفیت بارگیری uncoil: 3 تن
ج قاب اصلی ماشین: با استفاده از تکه تکه ای کامل جوش داده شده
د راهنمای مدل: مدل غلتکی جانبی
e مدل انتقال: انتقال زنجیره ای مدل دیوار
f قطر غلتک: 70 میلیمتر
g مدل رانده شده: موتور، 18.5 کیلو وات
ساعت قدرت ایستگاه هیدرولیک: 5.5 کیلو وات
من. سرعت تشکیل: 20 متر در دقیقه
ج ایستگاه غلتکی: 16 ایستگاه اصلی و یک غلتک کمک سری
ک مواد غلتک: GCR15 خنک کننده HRC58-62، درمان سطح کروم پوشش
ل محور اصلی محور: Cr40 conditioning HRC28-30
متر روش برش: برش هیدرولیک (یک مجموعه)
n ضخامت قالب: 1.5-3mm
o دقت اندازه گیری: ± 2 میلیمتر
پ. بخش الکتریکی و هیدرولیک
- PLC کنترل، اینورتر دارای عملکرد کنترل اتوماتیک، درایو مکانیکی یا هیدرولیک و هشدار دهنده است
- کنترل پنل دکمه ها، سوئیچ و توقف اضطراری، صفحه نمایش 7.5 اینچی لمسی است
- قطعات هیدرولیک از تایوان
q محیط کار
- قدرت: 415V60HZ
- جریان: کمتر از 30 کیلو وات
3. مراحل کاری
Uncoil - راهنمای و سطح - رول تشکیل - پانچ - قطع هیدرولیک - خروجی
Uncoiler دستی: 3 تن |
جدول خروجی 2 مجموعه |
