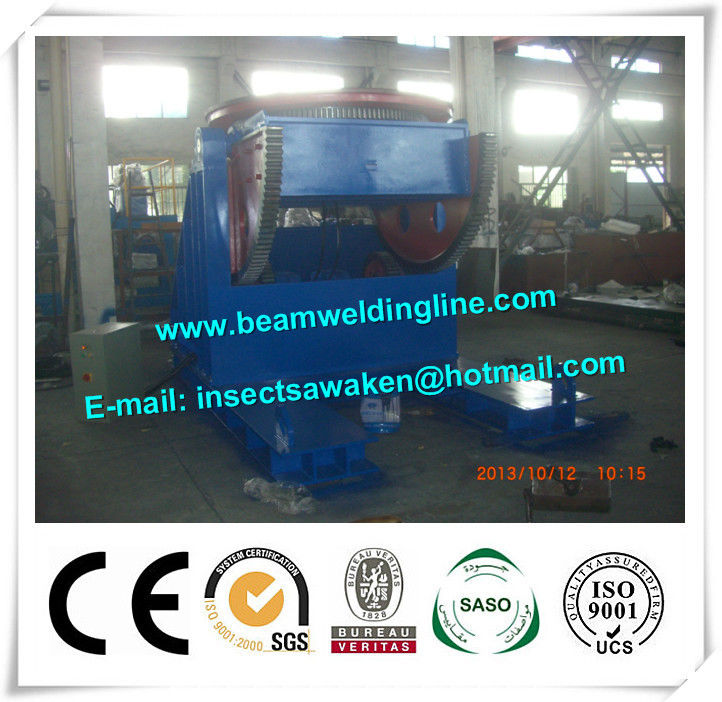

چرخش چرخش اتوماتیک دستگاه جوش جوش لوله جوش / جوش جوش

چرخش چرخش اتوماتیک دستگاه جوش جوش لوله جوش / جوش جوش

1. جدول کار

● سطح کار با حفره سوراخ سوراخ N4 و یک شیار 6 تکرار می شود، مهره M30T و شیارهای دایره ای را می گیرند، قطعه کار را در مرکز تسهیل می کند. تی شکل شکل زیر بشقاب را اضافه می کند.

● استفاده از ورق فولادی با کیفیت بالا، تقویت درمان در بخش استرس. آنیلینگ، فرآیند کاهش استرس.

● میز کار بر روی بدن چرخش حرفه ای، پایدار تحمل و چرخش است.

2. مکانیزم چرخش

● جدول بر روی یک یاتاقان دوار ثابت، اطمینان از تحمل بار تحمل و چرخش صاف؛ مکانیسم دوار برای چرخاندن چرخش قطعه کار است.

● در پایین جدول کار، پروفیل های جوش داده شده، تقویت در بخش استرس، جدول پس از جوش حذف استرس، بدون تغییر شکل.

● جدول کار بر روی بلبرینگ چرخش ثابت است، به طوری که برای اطمینان از چرخش ثابت. تحمل چرخشی دارای ظرفیت بزرگ تحمل، دقت بالا است.

● دراز کشیدن "حلقه تک ردیف" تولید شده توسط تولید کنندگان حرفه ای. دارای مزایای استفاده از ساختار مناسب، استحکام خوب، وزن سبک، طول عمر و غیره ... تحمل کششی با دستگاه آب بندی کامل از مقاوم در برابر حرارت لاستیک، روغن روان کننده نشت نمی شود، گرد و غبار خارجی نمی تواند وارد تحمل چرخش تحمل تحمل تحمل ، محیط جوشکاری بسیار بد را دیدند. و مجهز به یک لوله پر شده از کره طولانی است که به طور منظم به کره تزریق می شود تا اطمینان حاصل شود که تجهیزات به خوبی کار می کنند.

● روتاری از جدول کار توسط موتور AC با استفاده از یک چرخ دنده ی چرخ دنده ی چرخ دنده دو مرحله ای است.

● چرخ دنده ی چرخ دنده ساخته شده از مواد 40Cr و درجه حرارت، درمان سخت شدن سطح دندان، به طوری که برای تحقق انتقال با استفاده از قدرت بالا.

● سرعت فرکانس تبدیل فرکانس AC با استفاده از سرعت بی نهایت تنظیم شده در محدوده سرعت وسیع، برای اطمینان از خروجی گشتاور ثابت.

● مکانیزم چرخشی بر روی پرتو صلیب، چارچوب ساختار جعبه تنظیم شده است. پرتو از قطعه کار پشتیبانی می کند و وزن را به ستون ها منتقل می کند و می تواند بار ضربه و چرخش را تحمل کند. استفاده از ساختار جعبه، می تواند به طور موثر حمل و ضد چرخش. استرس پس از پردازش جوشکاری ساختار جعبه و با توجه به شرایط تنظیم استرس تعداد زیادی از سختگیران را تشکیل می دهد. پرتو و مکانیزم گردش کار از طریق پیچ و مهره ها متصل می شوند.


3. مکانیزم لغزش

● مکانیزم جابجایی می تواند حرکت قطعه کار را انجام دهد؛ جابجایی محل کار قطعه مناسب برای جوشکاری است.

● استفاده از دنده دنده دنده کرم دنده (دو مرحله دنده کاهش)؛ دارای قابلیت تحمل زیاد، قابلیت ضد شوک، برای اطمینان از کارایی ایمن و پایدار در فرآیند چرخش سرعت گیر است.

● اصل کار مبادله: موتور ترمز الکترومغناطیسی - دنده دنده - چرخ دنده دیسک. با دیسک دوگانه فلزی قطر بزرگ و مدول بالا می تواند گردش کار قطعه را تحقق بخشید، پایدار و قابل اعتماد، تحمل اثر خوب است، مکانیزم درایو چرخش نیز استفاده از گشتاور خروجی بالا و موتور کاهش، و در نظر گرفتن ایمنی و قابلیت اطمینان، همه قفل ترمز، اطمینان حاصل کنید که تجهیزات ایمن و قابل اعتماد برای استفاده است.
