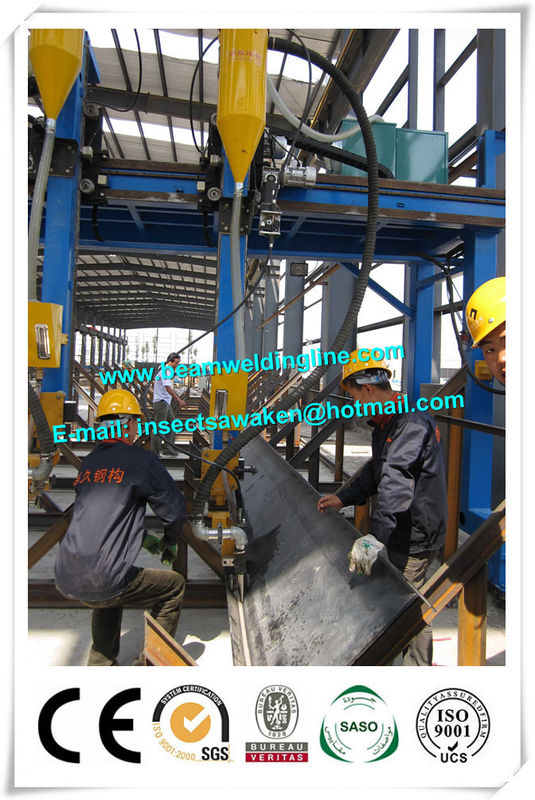

دستگاه جوش Gantry سفارشی H خط جوش جوشکاری خط 4000 میلیمتر فاصله راه آهن
برجسته | ,,welded h beam line |
---|
دستگاه جوشکاری گانتری H جوشکاری جوشکاری جوشکاری جوشکاری زیر آب
1. پارامترهای فنی
نه | مورد | مشخصات |
1 | فاصله راه آهن | 4000 میلی متر |
2 | روش جوشکاری | جوشکاری |
3 | ارتفاع پرتو H وب | 200-1800 میلیمتر |
4 | عرض پرتو فلنج H | 200-800 میلیمتر |
5 | ضخامت پرتوهای وب | 6-32 میلیمتر |
6 | ضخامت پرتو Flnage | 6-40 میلی متر |
7 | طول پرتو h | 4000-15000 میلیمتر |
8 | سرعت بازگشت | 3000 میلیمتر / دقیقه |
9 | سرعت جوش | 150-1000mm / min |
10 | منابع جوش | ماشین جوشکاری SAW |
11 | قطر مناسب سیم جوش | 3.2-5 میلی متر |
12 | روش درایو | دو طرفه |
2. شرح
● راه آهن: 4000 و 5000 میلی متر یا سفارشی
● نوع گانتری کنترل شده توسط اینورتر AC نمایش داده شده در دیجیتال، با عملکرد از سرعت پایدار در حال اجرا و سرعت سفر
● شامل 2 نوع کنترل: کنترل میانی و جانبی
● عمدتا از فرعی، واحد حمل و نقل، واحد ردیابی مکانیکی، سیستم بازیابی شار، سیستم پنوماتیک، سیستم الکتریکی و دستگاه SAW
● قاب قاعده محور پشتیبانی از حرکتی و دو طرفه نصب مجدد جوش دستبند نصب شده در محل دندانه دار کردن هر دو طرف برای جوش فیله در دست دست
● مجهز به ردیاب درز، تغذیه شار اتوماتیک و بازیابی و واحد چرخش چرخ
● مکانیزم ردیابی و هدایت قوس برای کنترل بازگشت و همچنین می تواند تفنگ تفنگ ساچمه ای را بدون هیچ گونه بی نظمی اطمینان دهد
● کنترل نشتی ماشین آلات و جوشکار
ماشین جوشکاری متعلق به H پرتو وارد مبدل فرکانس متناوب وارد شده است. این دارای عملکرد پایدار و سریع بازپرسی کردن است. این قفسه هدایت قوسی روش ردیابی مکانی محوری سه گانه است، تا هدف شلیک جوش در موقعیت صحیح تضمین شود. یخچال و جوشکار با هم اداره می شوند. این به راحتی عمل و با کیفیت بالا است |
