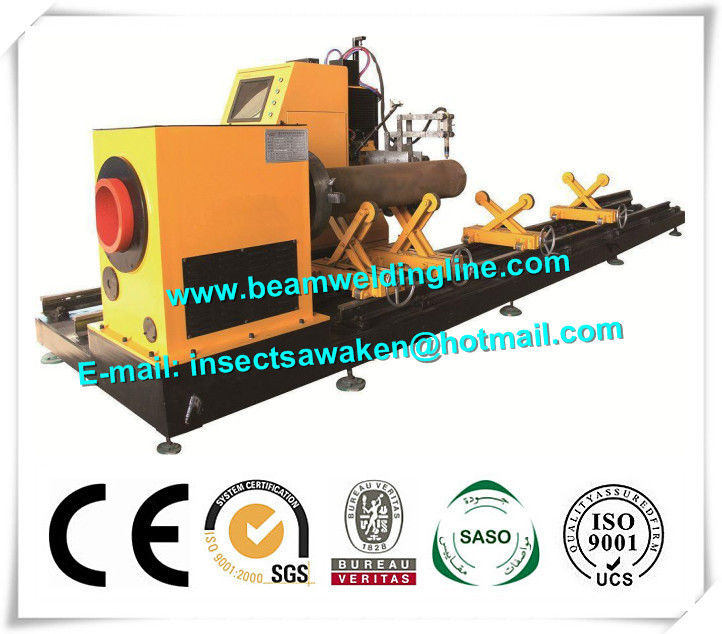

دستگاه برش ورق / CNC دستگاه برش پلاسما دقیق بالا
برجسته | ,,flame cutting machine |
---|
دستگاه برش ورق / CNC دستگاه برش پلاسما دقیق بالا
1. معرفی مختصر
a ماشین آلات برش لوله CNC لوله کروم سری CN بر روی انتهای لوله برای محاسبه و برش ماشین آلات اتوماتیک است.
ب دستگاه برش را می توان به طور گسترده ای در بخش ساخت و ساز ساخت و ساز، ساخت و ساز، پتروشیمی، ماشین آلات، فلز و دیگر صنایع استفاده می شود.
ج شما فقط نیاز به همکاری متقابل خود را از شعاع لوله، زاویه تقاطع و پارامترهای دیگر وارد کنید، دستگاه به طور خودکار لوله خط متقاطع، سوراخ متقاطع و شیار جوشکاری، نیاز به دستی جلا ندارد.
2. فرآیند تجهیزات
a برنامه نویسی: به طور مستقیم بر روی دستگاه یا برنامه ویرایشگر آنلاین، برش با استفاده از پارامترهای انتخاب ورودی منو مانند قطر، ضخامت دیوار، زاویه زاویه 3/12 اطلاعات جبران انحراف. همان زمان می تواند به عنوان یکپارچه اتصال STCAD توسط نرم افزار حرفه ای دیگر استفاده می شود.
ب لوله را قرار دهید: سازنده یک برنامه را از دستگاه در شبکه شروع می کند، لوله را با یک نگه دارنده ابزار بلند کنید.
ج سطح اندازه گیری: خطای اپراتور با اهرم دستی برای تنظیم سطح لوله صندلی با توجه به قطر لوله.
د قفل کردن لوله: با چاک خود تنظیم کننده فک تنظیم قطر لوله را متوقف می کند.
e شروع به برش کنید سر برش را به انتهای لوله بگذارید، دستگاه به صورت خودکار برنامه ریزی می شود تا بلافاصله برش بعدی را بطور خودکار قرار دهید تا تمام فرآیند برش را کامل کند.
3. عوامل تولید
نه | مورد | توجه داشته باشید |
1 | سایت کارخانه | سیمان |
2 | ظرفیت برق | نه کمتر از 15KVA |
3 | نیروی مورد نیاز | ● 3 * 380V ± 10٪ / 50HZ، 220V ± 10٪ / 50Hz ● سه فاز ولتاژ کمتر از ± 5٪، سه فاز عدم تعادل قدرت کمتر از 2.5٪ |
4 | شعله برش گاز مورد نیاز | ● نوع گاز: پروپان / استیلن / اکریلیک / گاز طبیعی ● فشار گاز 0.05-0.1MPa ● کاهش فشار اکسیژن 0.5-0.8 MPa ● فشار اکسیژن پیش گرم 0.4-0.6MPa |
5 | الزامات عرضه فشرده شده | ● ظرفیت عرضه: 0.9 m3 / min ● فشار مصرف: 8.3 کیلوگرم / سانتی متر |
6 | گاز کارخانه منبع پلاسما و کمک گاز | هوا، اکسیژن |
7 | لوله برش | یکنواخت، مسطح، یکنواختی، انحراف بیضی کمتر از 5 میلیمتر قطر، همه با توجه به استانداردهای ایزو |
4. مشخصات محصول و حرکت محور
نه | مورد | مشخصات |
1 | قطر برش | 60-600 میلیمتر |
2 | ضخامت کمان پلاسما | ضخامت 1-17 میلی متر |
3 | منبع | شعله |
4 | برش ضخامت لوله | 60 میلیمتر |
5 | طول برش معتبر | 6000 میلی متر |
6 | الزامات زاویه | ≤1٪ |
7 | سرعت برش | 10-2000 میلی متر در دقیقه |
8 | سرعت حرکت | 10-6000mm / min |
9 | زاویه محور موج مشعل برش | α = ± 45 درجه |
10 | زاویه قطر موج مشعل | β = ± 45 درجه |
11 | می توان حداکثر وزن لوله را برش داد | 21 تن |
