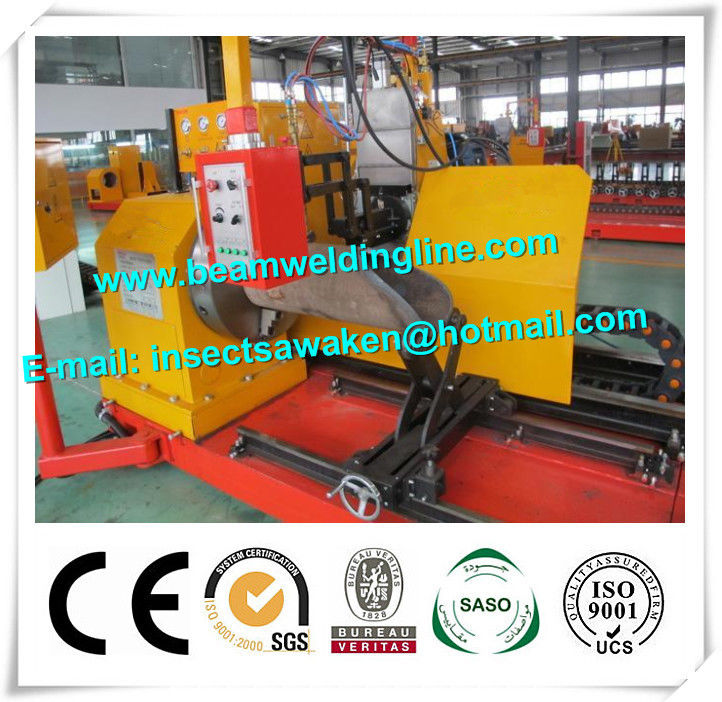

مشخصات تراش CNC دستگاه برش پلاسما برای ساخت و ساز، شیمیایی

  • Pipe Profile CNC Plasma Cutting Machine For Construction , Chemical
  • Pipe Profile CNC Plasma Cutting Machine For Construction , Chemical
  • Pipe Profile CNC Plasma Cutting Machine For Construction , Chemical
  • Pipe Profile CNC Plasma Cutting Machine For Construction , Chemical
محل منبع چین
نام تجاری Friendship Machinery
گواهی CE, ISO
شماره مدل سری GSD
مقدار حداقل تعداد سفارش ۱ عدد
جزئیات بسته بندی بسته های استاندارد
زمان تحویل 30 روز کاری پس از پرداخت
جزئیات محصول
برجسته

,

,

pipe bevelling machine
پیام بگذارید
توضیحات محصول

مشخصات تراش CNC دستگاه برش پلاسما برای ساخت و ساز، شیمیایی

1. پارامترهای فنی


a قطر لوله Φ60-600mm
ب ضخامت دیواره: 5-50 میلیمتر (شعله) (پلاسما به منبع قدرت پلاسما بستگی دارد)
ج طول لوله (حداکثر): 2000 میلی متر
د وزن لوله (حداکثر): 5000 کیلوگرم
e چهار چاک کامپوزیت چاقو: 1 مجموعه
- قطر داخلی چاک: 200 میلیمتر
f براکت لوله فارغ التحصیل: 4 گروه
g موتور سروو
- محور اصلی محور (x محور): 2KW، 1 مجموعه
- انتقال طولی: 0.75KW، 1 مجموعه
- سوار شدن و سقوط: 0.75KW، 1 مجموعه
- چرخش چپ و راست: 0.75KW، 1 مجموعه
- مشعل جلو و پشت چرخش: 0.4KW، 1 مجموعه
ساعت کنترل کننده زاویه دار: 2 مجموعه
- محدوده کنترل زاویه چپ و راست: 30 تا 150 درجه
- محدوده کنترل زاویه جلو و عقب: 30-150 درجه
من. سیستم کنترل کامپیوتر: 1 مجموعه
ج نرم افزار برش لوله: 1 مجموعه
ک PC: 1 مجموعه
- حافظه داخلی: 128 مگابایت
- دیسک سخت: 40G
ل جعبه عملیات دستی: 1 مجموعه
متر شعله برش مشعل: 1 مجموعه
n خریدار منبع قدرت پلاسما Hypertherm PMAX105
- عمق پلاسما (POWERMAX105): 0.5 تا 12 میلیمتر (برش لبه می تواند تا 20 میلی متر باشد)
o برش مشعل x محور انتقال grade-7، دقت CP6 دنده، رک 12m، 1 مجموعه
پ. سرعت برش، شعله شعله: 100-750mm / min
- پلاسما (حداکثر): 3000mm / min
q منبع تغذیه، برق: AC 220V و 380v / 50HZ
ر مقاومت زمینی: ≤3Ω
s ابعاد بیرونی (L * W * H): 15400 × 2200 × 2500mm
t وزن کل: حدود 6000 کیلوگرم

2. ابزار برای تمام تجهیزات و قطعات یدکی


a ابزار:
- دکمه شش گوش داخلی زیر 10mm: 1 مجموعه
- چراغ های ویژه: 1 عدد
- سوزن نیش برای برش نازل: 1 مجموعه
ب قطعات یدکی:
- GO2 Isopiestic برش نازل 0 # -1 #: 1 عدد هرکدام
- Hoop (3/4) "- (1/8)": 12 عدد

3. قطعات آسیب دیده آسان (در ضمانت گنجانده نشده است)

نه

نام

مشخصات

میزان

یادداشت

1

اکسیژن شلنگ

قطر: φ10، φ6

20 متر

تنها شعله

2

شیلنگ استیلن

قطر: φ10، φ6

20 متر

تنها شعله

3

دنده

1

4

دستگیری پشت سرهم

FA5TO

2

تنها شعله

5

یاطاقان توپ، شعاعی

6004-2LS

8

6

یاطاقان توپ، شعاعی

6204-2LS

1

7

یاطاقان توپ، شعاعی

61800-2LS

4

8

یاطاقان توپ، شعاعی

61801-2LS

1

9

یاطاقان توپ، شعاعی

61802-2LS

2

10

یاطاقان توپ، شعاعی

61902-2LS

6

11

یاطاقان توپ، شعاعی

61806-2LS

2

12

زاویه تماس با یاطاقان ¬ های توپ

7204C

2

13

GO2 مشعل فشار متعادل

0 # -1 #

هر 1pc

تنها شعله

4. قطعات اصلی و تامین کننده اصلی

نه

نام

مدل

میزان

تامین کننده

1

کنترل کننده اصلی

PA8000 CNC 5 محور

1set

PA PA

2

سیستم سروو اصلی درایو شفت

2 کیلو وات

1set

ژاپنی Mimitsubishi

3

سیستم سروو طولی رانندگی

750 وات

1set

ژاپنی Mimitsubishi

4

سیستم سروو بالا و پایین رانندگی

750 وات

1set

ژاپنی Mimitsubishi

5

سیستم توربو چپ و راست چرخش

750 وات

1set

ژاپنی Mimitsubishi

6

مشعل جلو و پشت سروو چرخش

400 وات

1set

ژاپنی Mimitsubishi

7

جعبه راننده درایو اصلی

1set

Taixing

8

جعبه راننده درایو طولی

PLE80

1set

آلمان NEUGART

9

بالا و پایین درایو جعبه کاهش

PLE80

1set

آلمان NEUGART

10

مشعل سمت چپ و راست جعبه چرخش چرخان

PLFN90

1set

آلمان NEUGART

11

مشعل جلو و عقب جعبه چرخش چرخ

PLE60

1set

آلمان NEUGART

12

کمربند همزمان

1set

13

بلبرینگ بلبرینگ پیچ

FFZD25X5-3-P3

1set

نانجینگ گونگی

14

راهنمای خطی زندگی

SBS25

1set

SBC کره جنوبی

15

پیگیری راهنمای خطی

SBS25

1set

کره جنوبی SBC

17

زنجیر را بکشید

1set

آلمان Igus

18

دریچه الکترومغناطیسی

CEME

ایتالیا

19

کاهش شیر

ایالات متحده جت

20

فلش پشت بازدارنده

ایالات متحده جت

21

سوئیچ هوا، کنتاکتور AC، رله

سیمنز / اسنایدر

5. سند فنی


a کتابچه راهنمای کاربر: 1 قطعه
ب گزارش آزمون تست کل: 1 قطعه
ج راهنمایی راه آهن راهنمای نصب: 1 قطعه
د فهرست بسته بندی: 1 قطعه
e گواهی: 1 قطعه
f نقوش پایه: 1 قطعه (ارسال به مشتری پس از قرارداد موثر می شود)
g نقوش پایه: 1 قطعه

دستگاه برش لوله CNC نامنظم دستگاه برش لوله مخصوص است که می تواند به صورت خودکار از طریق سیستم کنترل از طریق لوله های نامنظم بر روی لوله های نامنظم بریده شود و محاسبات و برنامه نویسی غیر ضروری باشد.

این دستگاه به طور گسترده ای برای برش خط لوله در صنایع مانند ساخت و ساز، شیمیایی، کشتی سازی، مهندسی ماشین آلات، متالورژی، برق و غیره استفاده می شود.
