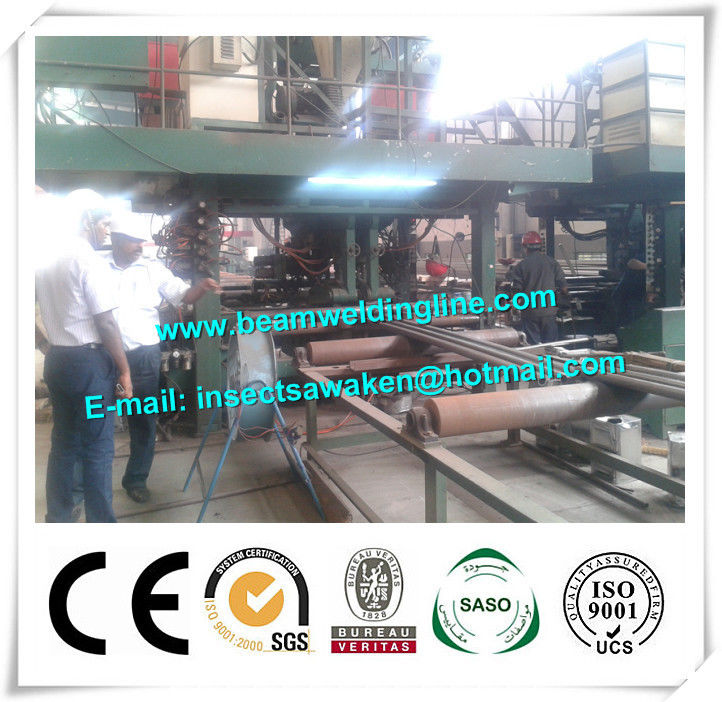

دستگاه جوشکاری لوله مدار مدار 1600mm، ماشین جوشکاری زیر آب

دستگاه جوش پانل 1600 میلی متر، دستگاه جوش قوس زیر آب

1. ساختار تجهیزات

● این تجهیزات از دستگاه SAW تشکیل شده است (دو مجموعه مشعل جوش، مشعل به صورت عمودی و جانبی، تغذیه سوئیچ سیم، کالیبراسیون سیم، دستگاه بازیافت شار و غیره)، چهار مجموعه منبع جوش، سیستم کنترل الکتریکی (جعبه کنترل ، جعبه های عملیاتی و غیره)، انتقال غلطک، هوای فشرده و غیره.
● تغذیه سیم، مشعل، سوئیچ الکتریکی و سایر قطعات، اجزاء وارداتی توصیه می شود.
● در فرآیند جوشکاری با هم، چهار مجموعه دکمه عملکرد مستقل، دستگیره قابل تنظیم (از جمله تنظیم جوش، سیلندر تلفن همراه، و غیره) و تنظیم دیجیتال. صفحه نمایش و شماره گیری باید در یک جعبه باشد. فرآیند جوشکاری می تواند به صورت دستی یا برنامه ریزی شده باشد.

2. معرفی مختصر

با استفاده از چهار مجموعه از منابع جوشکاری قوس زیرین فرآیند برای جوش لوله ها و نوار تخت به یک گروه تک یا حتی لوله و برای مطابقت با 1600 * 4 دستگاه موجود برای افزایش توانایی جوشکاری غشایی در مغازه.

● قطر خارج لوله: φ22-φ89mm
● ضخامت دیوار لوله: 3-16mm
● عرض نوار تخت: 12-150 میلی متر
● ضخامت نوار تخت: 3-16 میلی متر
● طول پانل لوله: طبق اندازه کارگاه
● حداکثر عرض پانل لوله: 1600 میلی متر
● مواد لوله و تخت: فولاد کربنی یا فولاد آلیاژی

3. پارامتر فنی

● ارتفاع غلتک: 865 میلی متر
● قطر سیم جوش: φ1.6-φ2mm،
● سرعت انتقال سیم سیم: 1-20m / min
● گردن سیم جوشکاری: 4pcs، 150kg / pc
● سرعت تغذیه: 0.5-2.0m / min قابل تنظیم
● هوا فشرده: 5-6 بار
● مشعل: 2 گروه (4 مجموعه)، 2 مشعل جوش و 2 مشعل جوش در سمت راست، هر گروه می تواند از مرکز به سمت چپ / راست تا 800 میلی متر حرکت کند، فاصله 2 مشعل در هر گروه 30 میلیمتر، زاویه مشعل و لوله 90 درجه است
● سکته مغزی مشعل در عمق 100 میلی متر است، سکته مغزی با دست 40 میلی متر است. این مناسب برای جوش اندازه های مختلف لوله پانل است
● منبع قدرت جوشکاری SAW:
- مدل: DC-600 (آمریکا لینکلن)
- قدرت ورودی: 220V / 380V / 440V / 30HZ / 50HZ / 60HZ
- خروجی: 600A / 44V / 100٪، 680A / 44V / 60٪
- ارز ورودی هنگام خروجی امتیاز: 116A / 67A / 58A
- محدوده خروجی: 70-850A، 13-44V (ولتاژ ثابت)، 90-850A، 24-42V (جریان ثابت)
- ابعاد: 781 * 565 * 965 میلی متر
- وزن خالص: 237 کیلوگرم
- سر مدل فیدر سیم: NA-3SF (ایالات متحده آمریکا لینکلن)
- سرعت انتقال سیم: 0-20000mm / min
- قطر سیم جوش: φ2mm، φ1.6mm (اختیاری)
● سیستم بازیابی شارژ:
- مدل: ZH-5
- موتور: 5.5KW
- پیش گرم شدن: 2 کیلو وات
ظرفیت ذخیره سازی شارون: 260 لیتر
- درجه حرارت: 0 ℃ -200 ℃
● سیستم کنترل:
- از جمله صفحه نمایش لمسی، PLC، ماژول مبادله AD / DA، سیستم سروو AC
- جداسازی ترانسفورماتور: 380V / 220V

4. سایر شرایط

● ساختار تغذیه: سرعت تغذیه همگام با سرعت جوش است، که قابل تنظیم 0.5-2.0m / min است. محور می تواند انواع غلتکی را به لوله مشخصات بالا با گیره پنوماتیک نصب شده است.
● دو مجموعه از مکانیسم بستن سمت: از مرکز به حرکت جانبی در اطراف 0-800mm، حرکت مشابه به عنوان صندلی رولر چپ / راست. چرخ های عقب با دستگاه های پنوماتیک، پین سازگار با غلتک بیش از حد بالا مشخصات لوله، عقب جانبی غلتک بستن می تواند خم سمت را کالیبره، حرکت غلتک بستن سمت با سیلندر، تنظیم که از طریق دستی.
● بخش کاری می تواند به گوشه ای برسد.
● دستگاه بازیافت شار: هر مشعل گروه باید با دستگاه بازیافت شار، پودر قیف پودر با شار خشک شدن، که به قطعات جوش داده شده وارد می شود، استنشاق به لوله جوش شونده پس از جوشکاری به عنوان بازیافت مجهز شود. مکش ماشین مکش پودر باید کافی باشد، لوله شار باید ظرفیت کافی برای اطمینان از جوش معمولی داشته باشد. که باید با یک دستگاه گرمایش و گرم شدن یکنواخت همراه باشد، کنترل دما به طور خودکار، دمای گرما بین 0-200 ℃ است.
● موسسات کمک می کند: سرعت خوراک سیم کمکی بیشتر از سرعت تغذیه 3 بار است.
● سرعت جوش: سرعت جوشکاری و جوشکاری جوشکاری می تواند محدوده محدوده 0-2.0m / min، هر دستگاه جوشکاری با سرعت سنج یا صفحه نمایش دیجیتال باشد.

5. مدل تجهیزات

6. محدوده عرضه

7. قطعات و ابزار

نوار نقاله ورودی و خروجی برای دستگاه جوش پانل دیواری شما می توانید آن را به طور مستقیم خرید و یا تولید آن با توجه به نقاشی های ما. اگر میخواهید فرآیند جوشکاری را ببینید، لطفا Luk Mankai را در یوتیوب جستجو کنید.

منطقه ورودی لوله و پانل ● قطر خارج لوله: φ22-φ89mm ● ضخامت دیوار لوله: 3-16mm ● عرض نوار تخت: 12-150 میلی متر ● ضخامت نوار تخت: 3-16 میلی متر ● مشعل جوش: 4 واحد (SAW) ● حداکثر عرض پانل لوله: 1600 میلی متر
