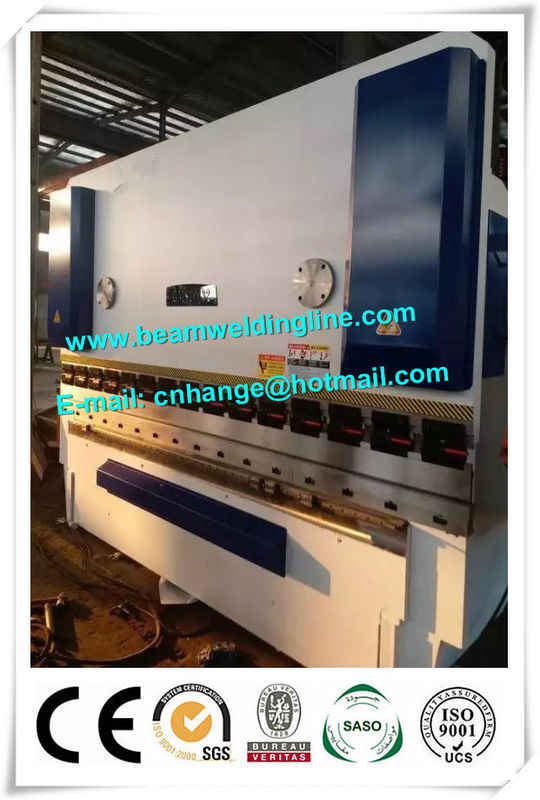

WC67Y-100Tx2500 NC فشار هیدرولیک ترمز، ماشین خم ماشین هیدرولیک برای پلیت
ورق فولادی | Q235A | کنترل کننده | E21 |
---|---|---|---|
مقاومت ورق فولادی | 450N.M | مهر مهر | Valqua ژاپن |
مواد قالب | T8 | قطعات الکتریکی | Schneider یا زیمنس |
برجسته | cnc دستگاه برش هیدرولیک,ورق فلز خم ماشین |
WC67Y-1 00 T / 25 00 NC ماشین تراش فشار هیدرولیک
1. پارامترهای فنی
مدل | واحدها | WC67Y-100T / 2500 | |
حداکثر ضخامت خم شدن | میلیمتر | 6 | |
مقاومت ورق فولادی خم شده | N / mm 2 | 450 | |
فشار اسمی | kN | 1000 | |
طول کارتی | میلیمتر | 2500 | |
فاصله بین مقررات | میلیمتر | 2005 | |
عمق گلو | میلیمتر | 400 | |
رام سکته مغزی | میلیمتر | 120 | |
حداکثر ارتفاع باز | میلیمتر | 385 | |
پمپ دنده ای | مدل | / | CP0-20-P-10R |
جریان | L / دقیقه | 20 | |
فشار | مپا | 31.5 | |
سرعت رم | تخلیه شده | میلی متر بر ثانیه | 60 |
کار کن | میلی متر بر ثانیه | 8 | |
برگشت | میلی متر بر ثانیه | 70 | |
فشار کار سیستم هیدرولیک | Mpa | 26 | |
قدرت موتور اصلی | KW | 7.5 | |
وزن خالص | کیلوگرم | 5800 | |
ابعاد کلی | میلیمتر | 2600 * 1480 * 2200 |
2. ساختار و ویژگی شخصیت
● قسمت رام
درایو هیدرولیکی WC67Y-100/2500 E21 NC دستگاه ترمز فشار، بخش رمپ شامل ساختار ریز تنظیم کننده رام، سیلندر و بلوک مکانیکی است. سیلندر سمت چپ و راست روی قاب نصب شده است، پیستون درایو سیستم هیدرولیک را برای حرکت به بالا و پایین می برد.
● قسمت Worktable
دکمه کنترل میز کار در جلوی آن، حرکت موتور را به جلو حرکت می دهد جلو و عقب، و نمایش عددی حرکت، سوئیچ های سفر برای محدود کردن موقعیت جلو و عقب. این کار آسان است.
● بخش پشتی سنج
سنج عقب تصویب انتقال موتور، رانندگی دو دقت بالا توپ پیچ حرکت همزمان از طریق زاویه چرخ، سیستم کنترل مقدار مورد نیاز را نشان می دهد.
● سیستم همگام
سیستم همگام این دستگاه شامل پیچش محوری و بازوی نوسان است. ساختار ساده است، توانایی پایدار و قابل اعتماد است، با دقت همزمان هماهنگ، پس از تنظیم سرعت بلوک مکانیکی توسط جعبه دنده موتور، سیستم کنترل مقدار را نمایش می دهد.
● سیستم انتقال
برای پذیرش توپ دقت بالا و راهنمای ریل، با دقت بالا تکرار موقعیت، سرعت سریع و عمر طولانی.
